Autodesk InfoWorks ICM: planifique, diseñe y gestione infraestructuras de aguas pluviales, alcantarillado sanitario e inundaciones
InfoWorks ICM es el principal software de Autodesk utilizado para la gestión de redes de alcantarillado. A través del Integrated Catchment Modelling (ICM), permite modelar y simular el comportamiento de todo un sistema de alcantarillado y sus interacciones con la cuenca hidrográfica y los cuerpos de agua presentes, para planificar aumentos de capacidad, expansiones del sistema y estudiar escenarios de emergencia. Genera resultados visuales de manera rápida y precisa, fácilmente interpretables, y desde las nuevas versiones Ultimate, también puede modelar y simular el funcionamiento de las redes en la nube para acelerar los análisis, reducir los tiempos de inactividad y compartir los resultados.
En InfoWorks ICM se implementan modelos de cálculo 2D que tienen en cuenta que el agua puede fluir sobre un área en diversas direcciones y no solo a lo largo de una trayectoria o ruta, como ocurre en los modelos 1D. Los modelos 1D utilizan ecuaciones unidimensionales que proporcionan, para ciertas velocidades, la altura promedio del agua en conductos/canales en secciones transversales (ecuación de Saint Venant o saint venant equation).

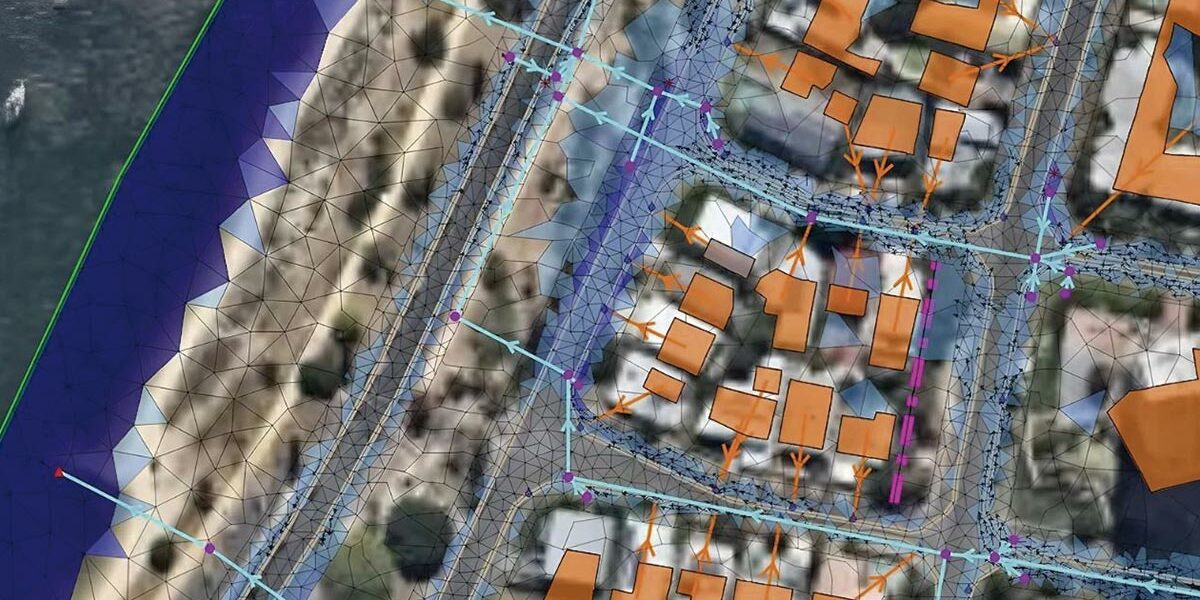

Los modelos 2D, frecuentemente utilizados en combinación con los modelos 1D, discretizan el área en una cuadrícula de elementos conectados donde se realizan cálculos hidráulicos e hidrológicos precisos de flujos, escurrimientos superficiales y capacidades de los sistemas. Este tipo de análisis permite apoyar las decisiones de diseño considerando los riesgos asociados con inundaciones causadas por eventos meteorológicos extremos, fenómenos de sequía, riesgos hidráulicos y la propagación de contaminantes.
El software asiste en la selección de diseños que permiten que nuestras infraestructuras y ciudades sean más resilientes ante los cambios climáticos y eventos extremos, promoviendo la valorización y protección del territorio con un enfoque en la economía y el uso eficiente de recursos.
Intercambio con Civil3D para la continuidad del flujo BIM
Una buena comunicación entre el modelo hidráulico y los software de diseño civil minimiza las discrepancias entre modelos, mejorando la eficiencia y reduciendo costos. Con la instalación del complemento «InfoWorks ICM Import and Export«, se añaden comandos para el intercambio entre InfoWorks ICM y Civil3D, dentro del menú de complementos de este último. Al hacer clic en el comando de exportación, se muestra una pantalla para verificar o corregir el mapeo de partes y familias de partes presentes. Al hacer clic en «exportar», se guarda un archivo CSV localmente con todos los datos necesarios para la importación en IW ICM. Desde IW ICM, con un modelo de red abierto, se hace clic en importar y luego en importar CSV, siguiendo el procedimiento para cargar la red. Esto permite realizar la simulación y modificar algunas propiedades. Una vez completadas las actualizaciones, se exporta el archivo desde ICM para importarlo nuevamente en Civil3D.
